迈凯诺AE300系列经济型变频器
AE300系列变频器是一款通用经济型变频器，在***无速度传感器矢量控制技术平台上，保持优异的驱动性能和控制功能，同时从客户应用的角度出发，针对负载不重、体积小、高性价比的市场需求开发出来的一款产品。凭借高性能的电流矢量控制技术，可轻松驱动异步电机，满足各种工控场合的不同需求。
AE300系列经济型开环矢量控制逆变器的特点：
1、精细化设计，体积减小20%
产品尺寸减小，为客户节省安装空间，选用新一代IGBT模块技术，结温高，功率密度大，机器体积小，能量更大。
2、DSP高速控制核心
控制核心采用TI（德州仪器）生产的高速数字处理器DSP。确保系统具备高速、稳定、性能强劲的特点。完全可从容应对绝大多数的复杂控制运算。
3、高启动转矩性能
满载时转速转矩测试：满载时电机输出额定转102.4Nm；SVC控制速度波动实测0.2%；SVC控制稳速精度实测0.4%。
4、配备***适于风机、水泵的功能
内部可配置双PID切换功能，支持PID初值保持功能，具有PID倍速系数功能，灵活应对风机、水泵各种复杂的的工况。
5、多点电压磁通设置功能
三种曲线设置方式：直线曲线适合普通恒转矩负载，多点曲线适合脱水机、离心机负载，平方曲线适合风机水泵负载，曲线三点可调整，可以根据设备的转矩特性设定***合适的曲线，和***励磁控制配合，可以取得更好的节能效果。
6、完善的制动功能
具有过励磁功能和快速限流功能，可以有效抑制母线电压上升和突加负载等造成的过电、过电流报警。避免频繁报故障而影响生产效率。
7、大功率段内置制动单元、C3滤波器
0.75---22KW内置标配制动单元，30--90KW选配内置制动单元，增强了产品竞争力。
内置C3级别滤波器，有效消除变频器对外界干扰，提升了产品在电磁干扰场合的兼容性。
8、独立风道设计，全新三防漆喷涂工艺
独立风道隔离设计，电子元件放置密封区域，可有效防止外部污染进入造成短路等故障，提高防护效果，适应复杂、恶劣的现场环境。三防漆多层喷涂工艺，增加单板耐环境能力，***提高单板的防护能力。
9、全系列产品维护与保养
可监视模块及散热器温度，上位机可通讯读取显示；可累计用电量，运行时间和上电时间，上位机通讯读取；风扇可选择上电运行还是启动运行，有效延长风扇使用寿命。
AE300系列经济型开环矢量控制逆变器的应用：
可广泛应用于各种轻负荷应用场合，如风机水泵、空压机、自动化生产线、食品包装流水线、物流设备、木工行业等。
AE300系列技术规范（规格参数）
项目 | 技术指标 | 说明 |
输入 | 输入电压范围 | 1AC 220V±15%， 3AC 220V±15%， 3AC 380V±15%， 3AC 660V±15% |
输入频率范围 | 47--63Hz | |
输出 | 输出电压范围 | 0～额定电压 |
输出频率范围 | V/f控制：0--3000Hz 无PG矢量控制：0--300Hz | |
控制特征 | 控制方式 | V/f控制、 无PG矢量控制、 转矩控制 |
运行指令方式 | 面板控制、 端子控制、 串行通讯控制 | |
频率给定方式 | 数字给定、模拟量给定、脉冲频率给定、串行通讯给定、多段速给定及简易PLC给定、PID给定等，可以实现给定方式的组合和方式切换 | |
过载能力 | G型：150%额定电流60s，180%额定电流10s，200%额定电流3s P型：120%额定电流60s，150%额定电流10s，180%额定电流3s | |
启动转矩 | 0.5Hz/150% (SVC)，1Hz/150% (V/f) | |
调速范围 | 1:100 (SVC)，1:50(V/f) | |
速度控制精度 | ±0.5%（SVC） | |
载波频率 | 1.0-16.0kHz，可根据温度和负载特征自动调整 | |
频率分辨率 | 数字设定：0.01Hz，模拟设定：***频率×0.05% | |
转矩提升 | 自动转矩提升，手动转矩提升0.1%~30.0% | |
V/f曲线 | 三种方式：直线型，多点型，N次方型（1.2次方、1.4次方、1.6次方、1.8次方、平方） | |
加减速方式 | 直线/S曲线；四种加减速时间，范围0.1s~3600.0s | |
直流制动 | 启动时和停机时直流制动 直流制动频率：0.0Hz~***频率，制动时间：0.0s~100.0s | |
点动运行 | 点动运行频率：0.0Hz~***频率 点动加减时间：0.1s~3600.0s | |
简易PLC及多段运行 | 通过内置PLC或控制端子实现***多16段速运行 | |
内置PID | 可方便实现过程量（如压力、温度、流量等）的闭环控制系统 | |
自动电压调整 | 当电网电压变化时，能自动保持输出电压恒定 | |
控制功能 | 共直流母线 | 可实现多台变频器共用直流母线，能量自动均衡 |
转矩控制 | 无PG转矩控制 | |
转矩限制 | “挖土机”特性，对运行期间转矩自动限制，防止频繁过流跳闸 | |
摆频控制 | 多种三角波频率控制，纺织专用 | |
定时/定长/计数控制 | 定时/定长/计数控制功能 | |
过压过流失速控制 | 对运行期间电流电压自动限制，防止频繁过流过压跳闸 | |
故障保护功能 | 提供过流、过压、欠压、过热、缺相、过载、短路等30多种故障保护功能，可记录故障时变频器运行的详细状态，并具有故障自动复位功能 | |
输入输出端子 | 输入端子 | 可编程DI：7路开关量输入，1路高速脉冲输入 可编程AI：2路，电压0~10V或电流0/4~20mA输入 |
输出端子 | 可编程开路集电极输出：1路输出（开路集电极输出或高速脉冲输出） 继电器输出：2路 模拟量输出：2路输出，分别可选0/4~20mA或0~10V | |
通讯端子 | 提供RS485物理接口，支持MODBUS-RTU通讯 | |
人机界面 | LED显示 | 可显示设定频率、输出频率、输出电压、输出电流等参数 |
多功能键 | QUICK/JOG键，可做多功能键使用 | |
环境限制 | 温度 | -10℃～40℃，超过40℃需降额使用，***不超过50℃；每升高1℃，降额4% |
湿度 | ≤90，无结露 | |
海拔高度 | ≤1000M：输出额定功率，＞1000M：输出降额 | |
存储温度 | -20℃～60℃ | |
存放环境 | 室内，无阳光直射、尘埃、腐蚀性气体、可燃性气体、油雾、蒸汽、滴水、盐份、振动 |

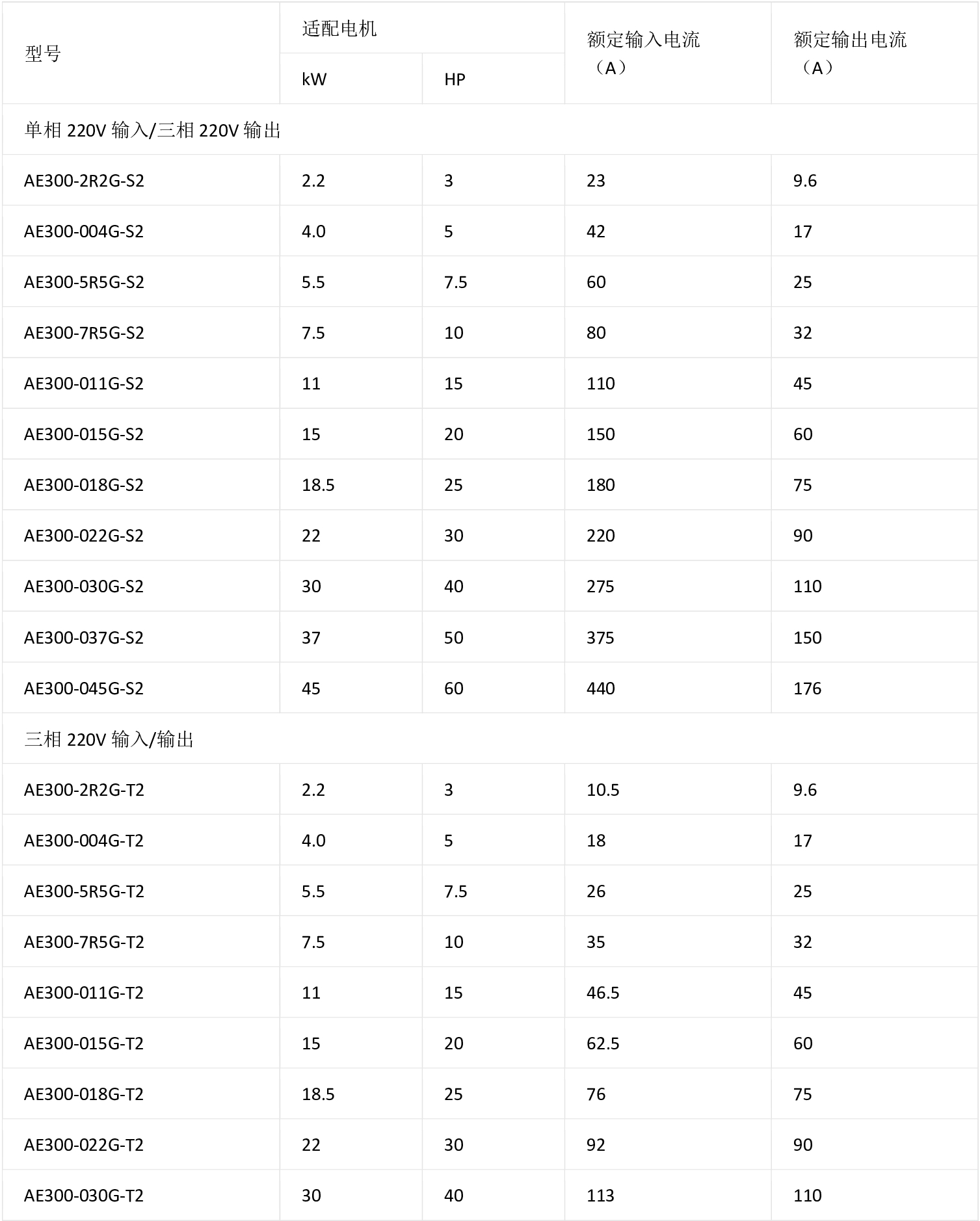

AE300系列变频器选型
